k8s入门教程十三:statefulset控制器

statefulset简介

statefulset也是一种POD控制器，那为什么要放在PV/PVC之后再简介呢？这是因为statefulset是必须也有持久化数据，每个POD所对应的PV都是不一样的。相对于Deployment所创建的POD是无状态的，那statefulset是属于有状态的，即可以保留POD的状态信息。其特点有：

• 1、稳定的持久化存储，即Pod重新调度后还是能访问到相同的持久化数据，基于PVC来实现
• 2、稳定的网络标志，即Pod重新调度后其PodName和HostName不变，基于Headless Service（即没有Cluster IP的Service）来实现
• 3、有序部署，有序扩展，即Pod是有顺序的，在部署或者扩展的时候要依据定义的顺序依次依次进行（即从0到N-1，在下一个Pod运行之前所有之前的Pod必须都是Running和Ready状态），基于init containers来实现
• 4、有序收缩，有序删除（即从N-1到0）
• 5、有序的滚动更新

在 k8s入门教程九:Service之服务发现 的最后有提出了一个疑问，那就是headless service这东西有什么用？这是因为statefulset的特性所决定的：在statefulset中是要求有序的，每一个pod的名称必须是固定的。当节点挂了，重建之后的标识符是不变的，每一个节点的节点名称是不能改变的。pod名称是作为pod识别的唯一标识符，必须保证其标识符的稳定并且唯一。为了实现标识符的稳定，这时候就需要一个headless service 解析直达到pod，还需要给pod配置一个唯一的名称。

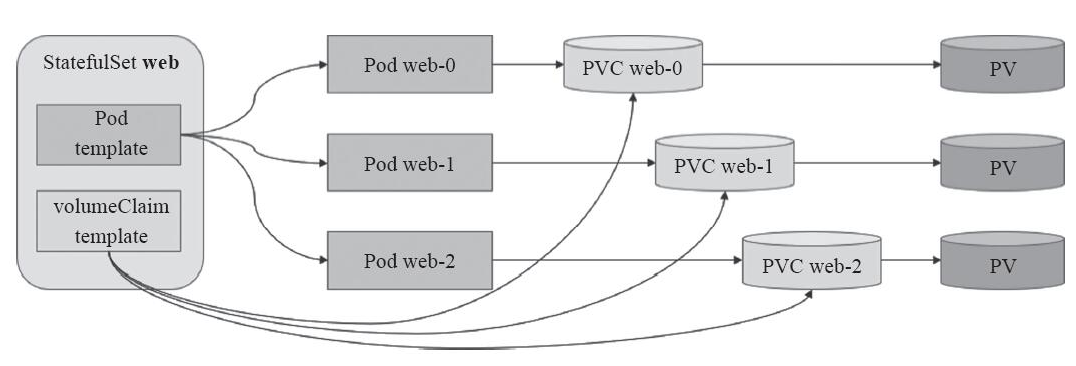

Pod名称、PVC和PV关系图如下：

NFS实例演示

NFS前期准备

在一台机器上面安装NFS

yum install -y nfs-common nfs-utils rpcbind
mkdir /data/nfs{0..3}
chmod 755 /data/nfs{0..3}
chown nfsnobody /data/nfs{0..3}
cat >/etc/exports <<EOF
/data/nfs0 *(rw,no_root_squash,no_all_squash,sync)
/data/nfs1 *(rw,no_root_squash,no_all_squash,sync)
/data/nfs2 *(rw,no_root_squash,no_all_squash,sync)
/data/nfs3 *(rw,no_root_squash,no_all_squash,sync)
EOF
systemctl start rpcbind && systemctl enable rpcbind
systemctl start nfs && systemctl enable nfs

• /data/nfs0：共享的数据目录
• *：表示任何人都有权限连接，当然也可以是一个网段，一个 IP，也可以是域名
• rw：读写的权限
• sync：表示文件同时写入硬盘和内存
• no_root_squash：当登录 NFS 主机使用共享目录的使用者是 root 时，其权限将被转换成为匿名使用者，通常它的 UID 与 GID，都会变成 nobody 身份

在另一台机器可以使用showmount测试下。

[root@master ~]# showmount -e 192.168.1.61
Export list for 192.168.1.61:
/data/nfs3 *
/data/nfs2 *
/data/nfs1 *
/data/nfs0 *

再实际挂载测试下：

mkdir /nfs{0..3}
mount -t nfs 192.168.1.61:/data/nfs0 /nfs0
date >/nfs0/index.html
umount /nfs0/

没有出现异常的话，说明NFS工作是正常的了。

或者使用docker来实现NFS：

docker run -d --net=host --privileged --name nfs-server katacoda/contained-nfs-server:centos7 /exports/data-0001 /exports/data-0002

这时以/etc/exports这个配置，就相当于在192.168.1.61创建了一个共享目录，分别为：/data/nfs0 /data/nfs1 /data/nfs2 /data/nfs3，这几个以下需要使用到。

statefulset实例

创建一个NFS共享的PV，以下配置申明了一个名为pv-volume0的5G空间，挂载的目录为 192.168.1.61:/data/nfs0。

apiVersion: v1
kind: PersistentVolume
metadata:
  name: pv-volume0
spec:
  capacity:
    storage: 5Gi
  volumeMode: Filesystem
  accessModes:
    - ReadWriteOnce
  persistentVolumeReclaimPolicy: Recycle
  storageClassName: slow
  mountOptions:
    - hard
    - nfsvers=4.1
  nfs:
    path: /data/nfs0
    server: 192.168.1.61

再创建一个StatefulSet

# 创建一个名为nginx的headless svc，端口80为内部使用，注意跟nodePort的区别
apiVersion: v1
kind: Service
metadata:
  name: nginx
  labels:
    app: nginx
spec:
  ports:
  - port: 80
    name: web
  clusterIP: None
  selector:
    app: nginx
---
# 副本为3的StatefulSet，serviceName名为nginx
apiVersion: apps/v1
kind: StatefulSet
metadata:
  name: web
spec:
  selector:
    matchLabels:
      app: nginx
  serviceName: "nginx"
  replicas: 3
  template:
    metadata:
      labels:
        app: nginx
    spec:
      containers:
      - name: nginx
        image: nginx:1.9.1
        ports:
        - containerPort: 80
          name: web
        volumeMounts:
        - name: www
          mountPath: /usr/share/nginx/html
  # volumeClainTemplate作用：当在使用statefulset创建pod时，会自动生成一个PVC，从而请求绑定一个PV，从而有自己专用的存储卷。
  volumeClaimTemplates:
  - metadata:
      name: www
    spec:
      accessModes: [ "ReadWriteOnce" ]
      storageClassName: "slow"
      resources:
        requests:
          storage: 1Gi

由于StatefulSet是3个副本，但是看到只创建了web-0。在创建web-1时出错了。这是由于没有可用的PV了。所以一个POD是绑定一个PVC的，每个POD所对应的存储空间是不一样的。

[root@master nfs]# kubectl get po -o wide
NAME          READY   STATUS    RESTARTS   AGE     IP          NODE     NOMINATED NODE   READINESS GATES
web-0         1/1     Running   0          3m44s   10.32.0.5   master   <none>           <none>
web-1         0/1     Pending   0          42s     <none>      <none>   <none>           <none>

按上面的创建PV的模板修改一下，再创建2个PV。之后就可以看到正常运行了。

[root@master nfs]# kubectl get po -o wide
NAME          READY   STATUS    RESTARTS   AGE     IP          NODE     NOMINATED NODE   READINESS GATES
web-0         1/1     Running   0          4m2s    10.32.0.5   master   <none>           <none>
web-1         1/1     Running   0          3m56s   10.44.0.5   node1    <none>           <none>
web-2         1/1     Running   0          60s     10.32.0.7   master   <none>           <none>
[root@master nfs]# curl 10.32.0.5
/data/nfs0 ---> web-0
[root@master nfs]# curl 10.44.0.5
/data/nfs1 ---> web-1
[root@master nfs]# curl 10.32.0.7
/data/nfs2 ---> web-2

查看一下PV以及PVC

[root@master nfs]# kubectl get pv
NAME         CAPACITY   ACCESS MODES   RECLAIM POLICY   STATUS   CLAIM               STORAGECLASS   REASON   AGE
pv-volume0   5Gi        RWO            Recycle          Bound    default/www-web-0   slow                    26m
pv-volume1   8Gi        RWO            Retain           Bound    default/www-web-1   slow                    8m10s
pv-volume2   10Gi       RWO            Retain           Bound    default/www-web-2   slow                    7m25s
[root@master nfs]# kubectl get pvc
NAME        STATUS   VOLUME       CAPACITY   ACCESS MODES   STORAGECLASS   AGE
www-web-0   Bound    pv-volume0   5Gi        RWO            slow           11m
www-web-1   Bound    pv-volume1   8Gi        RWO            slow           10m
www-web-2   Bound    pv-volume2   10Gi       RWO            slow           8m3s

删除pvc时，回收策略为Recycle，会自动删除文件，而Retain，会保存文件。

statefulset总结

• 匹配 Pod name ( 网络标识 ) 的模式为：$(statefulset名称)-$(序号)，从零开始，比如上面的示例：web-0，web-1， web-2
• StatefulSet 为每个 Pod 副本创建了一个 DNS 域名，这个域名的格式为： $(podname).(headless server name)，也就意味着服务间是通过Pod域名来通信而非 Pod IP，因为当Pod所在Node发生故障时， Pod 会 被飘移到其它 Node 上，Pod IP 会发生变化，但是 Pod 域名不会有变化
• StatefulSet 使用 Headless 服务来控制 Pod 的域名，这个域名的 FQDN 为：$(service name).$(namespace).svc.cluster.local
• 根据 volumeClaimTemplates，为每个 Pod 创建一个 pvc，pvc 的命名规则匹配模式： (volumeClaimTemplates.name)-(pod_name)，比如上面的 volumeMounts.name=www， Pod name=web-[0-2]，因此创建出来的 PVC 是 www-web-0、www-web-1、www-web-2
• 删除 Pod 不会删除其 pvc，手动删除 pvc 将自动释放 pv

Statefulset的启停顺序：

• 有序部署：部署StatefulSet时，如果有多个Pod副本，它们会被顺序地创建（从0到N-1），并且，在下一个 Pod运行之前所有之前的Pod必须都是Running和Ready状态。
• 有序删除：当Pod被删除时，它们被终止的顺序是从N-1到0。
• 有序扩展：当对Pod执行扩展操作时，与部署一样，它前面的Pod必须都处于Running和Ready状态。

mysql实例

以下是一个Mysql的实例化的StatefulSet的ymal，原链接为： https://github.com/oracle/kubernetes-website/blob/master/docs/tasks/run-application/mysql-statefulset.yaml

apiVersion: apps/v1beta2
kind: StatefulSet
metadata:
  name: mysql
spec:
  selector:
    matchLabels:
      app: mysql
  serviceName: mysql
  replicas: 3
  template:
    metadata:
      labels:
        app: mysql
    spec:
      initContainers:
      - name: init-mysql
        image: mysql:5.7
        command:
        - bash
        - "-c"
        - |
          set -ex
          # Generate mysql server-id from pod ordinal index.
          [[ `hostname` =~ -([0-9]+)$ ]] || exit 1
          ordinal=${BASH_REMATCH[1]}
          echo [mysqld] > /mnt/conf.d/server-id.cnf
          # Add an offset to avoid reserved server-id=0 value.
          echo server-id=$((100 + $ordinal)) >> /mnt/conf.d/server-id.cnf
          # Copy appropriate conf.d files from config-map to emptyDir.
          if [[ $ordinal -eq 0 ]]; then
            cp /mnt/config-map/master.cnf /mnt/conf.d/
          else
            cp /mnt/config-map/slave.cnf /mnt/conf.d/
          fi
        volumeMounts:
        - name: conf
          mountPath: /mnt/conf.d
        - name: config-map
          mountPath: /mnt/config-map

      - name: clone-mysql
        image: gcr.io/google-samples/xtrabackup:1.0
        command:
        - bash
        - "-c"
        - |
          set -ex
          # Skip the clone if data already exists.
          [[ -d /var/lib/mysql/mysql ]] && exit 0
          # Skip the clone on master (ordinal index 0).
          [[ `hostname` =~ -([0-9]+)$ ]] || exit 1
          ordinal=${BASH_REMATCH[1]}
          [[ $ordinal -eq 0 ]] && exit 0
          # Clone data from previous peer.
          ncat --recv-only mysql-$(($ordinal-1)).mysql 3307 | xbstream -x -C /var/lib/mysql
          # Prepare the backup.
          xtrabackup --prepare --target-dir=/var/lib/mysql
        volumeMounts:
        - name: data
          mountPath: /var/lib/mysql
          subPath: mysql
        - name: conf
          mountPath: /etc/mysql/conf.d

      containers:
      - name: mysql
        image: mysql:5.7
        env:
        - name: MYSQL_ALLOW_EMPTY_PASSWORD
          value: "1"
        ports:
        - name: mysql
          containerPort: 3306
        volumeMounts:
        - name: data
          mountPath: /var/lib/mysql
          subPath: mysql
        - name: conf
          mountPath: /etc/mysql/conf.d
        resources:
          requests:
            cpu: 500m
            memory: 1Gi
        livenessProbe:
          exec:
            command: ["mysqladmin", "ping"]
          initialDelaySeconds: 30
          periodSeconds: 10
          timeoutSeconds: 5
        readinessProbe:
          exec:
            # Check we can execute queries over TCP (skip-networking is off).
            command: ["mysql", "-h", "127.0.0.1", "-e", "SELECT 1"]
          initialDelaySeconds: 5
          periodSeconds: 2
          timeoutSeconds: 1

      - name: xtrabackup
        image: gcr.io/google-samples/xtrabackup:1.0
        ports:
        - name: xtrabackup
          containerPort: 3307
        command:
        - bash
        - "-c"
        - |
          set -ex
          cd /var/lib/mysql
          # 从备份信息文件里读取MASTER_LOG_FILEM和MASTER_LOG_POS这两个字段的值，用来拼装集群初始化SQL
          if [[ -f xtrabackup_slave_info ]]; then
            # 如果xtrabackup_slave_info文件存在，说明这个备份数据来自于另一个Slave节点。这种情况下，
            #XtraBackup工具在备份的时候，就已经在这个文件里自动生成了"CHANGE MASTER TO" SQL语句。
            # 所以，我们只需要把这个文件重命名为change_master_to.sql.in，后面直接使用即可
            mv xtrabackup_slave_info change_master_to.sql.in
            # 所以，也就用不着xtrabackup_binlog_info了
            rm -f xtrabackup_binlog_info
          elif [[ -f xtrabackup_binlog_info ]]; then
            # 如果只存在xtrabackup_binlog_inf文件，那说明备份来自于Master节点，我们就需要解析这个备份信息文件，读取所需的两个字段的值
            [[ `cat xtrabackup_binlog_info` =~ ^(.*?)[[:space:]]+(.*?)$ ]] || exit 1
            rm xtrabackup_binlog_info
            echo "CHANGE MASTER TO MASTER_LOG_FILE='${BASH_REMATCH[1]}',\
                  MASTER_LOG_POS=${BASH_REMATCH[2]}" > change_master_to.sql.in
          fi
          #如果只存在xtrabackup_binlog_inf文件，那说明备份来自于Master节点，我们就需要解析这个备份信息文件，读取所需的两个字段的值
          if [[ -f change_master_to.sql.in ]]; then
            echo "Waiting for mysqld to be ready (accepting connections)"
            until mysql -h 127.0.0.1 -e "SELECT 1"; do sleep 1; done
            echo "Initializing replication from clone position"
            # 使用change_master_to.sql.orig的内容，也是就是前面拼装的SQL，组成一个完整的初始化和启动Slave的SQL语句
            mv change_master_to.sql.in change_master_to.sql.orig
            mysql -h 127.0.0.1 <<EOF
          $(<change_master_to.sql.orig),
            MASTER_HOST='mysql-0.mysql',
            MASTER_USER='root',
            MASTER_PASSWORD='',
            MASTER_CONNECT_RETRY=10;
          START SLAVE;
          EOF
          fi
          # 使用ncat监听3307端口。它的作用是，在收到传输请求的时候，直接执行"xtrabackup --backup"命令，备份MySQL的数据并发送给请求者
          exec ncat --listen --keep-open --send-only --max-conns=1 3307 -c \
            "xtrabackup --backup --slave-info --stream=xbstream --host=127.0.0.1 --user=root"
        volumeMounts:
        - name: data
          mountPath: /var/lib/mysql
          subPath: mysql
        - name: conf
          mountPath: /etc/mysql/conf.d
        resources:
          requests:
            cpu: 100m
            memory: 100Mi
      volumes:
      - name: conf
        emptyDir: {}
      - name: config-map
        configMap:
          name: mysql
  volumeClaimTemplates:
  - metadata:
      name: data
    spec:
      accessModes: ["ReadWriteOnce"]
      resources:
        requests:
          storage: 10Gi
