简介

在kubernetes中对外暴露服务的方式有两种：service（NodePort或者外部LoadBalancer）和ingress，其中service是提供四层的负载均衡，通过iptables DNAT或lvs nat模式实现后端Pod的代理请求。如需实现http，域名，URI，证书等请求方式，service是无法实现的，需要借助于ingress来来实现，本文将来介绍ingress相关的内容。

ingress是一种通过http协议暴露kubernetes内部服务的api对象，即充当Edge Router边界路由器的角色对外基于七层的负载均衡调度机制，能够提供以下几个功能：

  • 负载均衡，将请求自动负载均衡到后端的Pod上；
  • SSL加密，客户端到Ingress Controller为https加密，到后端Pod为明文的http；
  • 基于名称的虚拟主机，提供基于域名或URI更灵活的路由方式

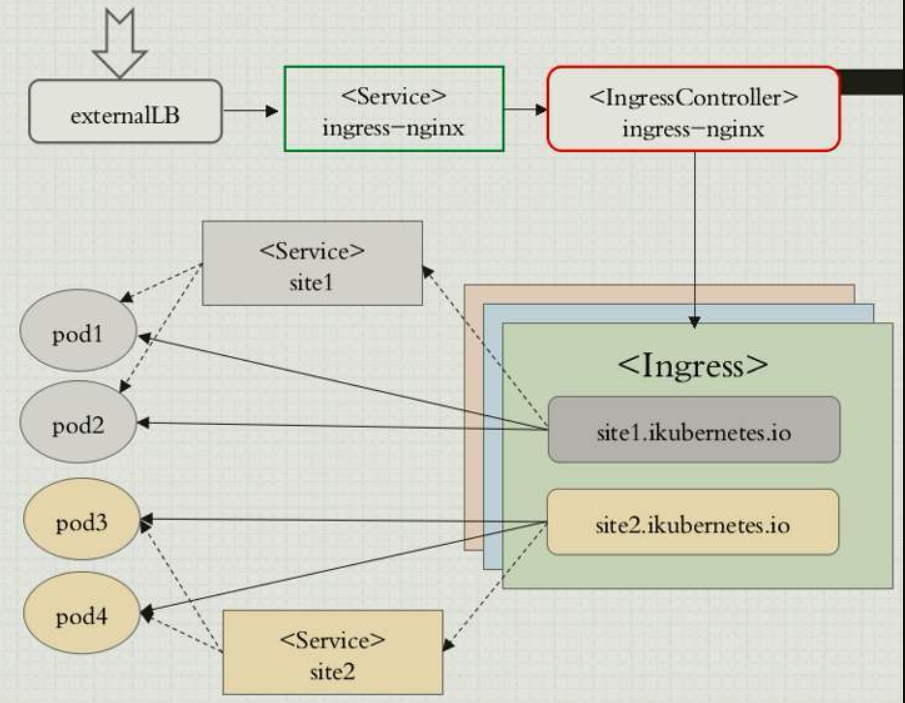

实现Ingress包含的组件有：

  • Ingress，客户端，负责定义ingress配置，将请求转发给Ingress Controller；
  • Ingress Controller，Ingress控制器，实现七层转发的Edge Router，通过调用k8s的api动态感知集群中Pod的变化而动态更新配置文件并重载， Controller需要部署在k8s集群中以实现和集群中的pod通信，通常以DaemonSets或Deployments的形式部署，并对外暴露80和443端口，对于DaemonSets来说，一般是以hostNetwork或者hostPort的形式暴露，Deployments则以NodePort的方式暴露，控制器的多个节点则借助外部负载均衡ExternalLB以实现统一接入；
  • Ingress配置规则，Controller控制器通过service服务发现机制动态实现后端Pod路由转发规则的实现；
  • Service，kuberntes中四层的负载均衡调度机制，Ingress借助service的服务发现机制实现集群中Pod资源的动态感知；
  • Pod，后端实际负责响应请求容器，由控制器如Deployment创建，通过标签Labels和service关联，服务发现。

简而言之，ingress控制器借助service的服务发现机制实现配置的动态更新以实现Pod的负载均衡机制实现，由于涉及到Ingress Controller的动态更新，目前社区Ingress Controller大体包含两种类型的控制器：

  • 传统的七层负载均衡如Nginx，HAproxy，开发了适应微服务应用的插件，具有成熟，高性能等优点；
  • 新型微服务负载均衡如Traefik，Envoy，Istio，专门适用于微服务+容器化应用场景，具有动态更新特点；
类型 常见类型 优点 缺点
传统负载均衡 nginx，haproxy 成熟，稳定，高性能 动态更新需reload配置文件
微服务负载均衡 Traefik，Envoy，Istio 天生为微服务而生，动态更新 性能还有待提升

Nginx Ingress

Nginx Ingress Controller是实现ingress的具体实现，利用openresty开发，基于deployments部署；其监听ingress资源变化，根据ingress配置生成若干server段，每一个server段对应一个应用的Domain，反向代理到对应service的若干POD，所有配置均生成到nginx.conf并自动热加载。

安装

首先需要安装Nginx Ingress Controller控制器，控制器安装方式包含两种：DaemonSets和Deployments。

  • DaemonSets通过hostPort的方式暴露80和443端口，可通过Node的调度由专门的节点实现部署
  • Deployments则通过NodePort的方式实现控制器端口的暴露，借助外部负载均衡实现高可用负载均衡

打开 https://kubernetes.github.io/ingress-nginx/ ，参考官方文档，以下是快速部署方法：

1
2
kubectl apply -f https://raw.githubusercontent.com/kubernetes/ingress-nginx/nginx-0.28.0/deploy/static/mandatory.yaml
kubectl apply -f https://raw.githubusercontent.com/kubernetes/ingress-nginx/nginx-0.28.0/deploy/static/provider/baremetal/service-nodeport.yaml

注意：镜像 quay.io/kubernetes-ingress-controller/nginx-ingress-controller:0.28.0 很慢，可以提前下载好。

部署成功之后，就可以看到以下的nginx-ingress-controller了。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
[root@master ingress-nginx]# kubectl get pods -n ingress-nginx nginx-ingress-controller-5556bd798f-dngnv
NAME                                        READY   STATUS    RESTARTS   AGE
nginx-ingress-controller-5556bd798f-dngnv   1/1     Running   0          29s
[root@master ingress-nginx]#
[root@master ingress-nginx]# kubectl get deployments.apps -n ingress-nginx nginx-ingress-controller
NAME                       READY   UP-TO-DATE   AVAILABLE   AGE
nginx-ingress-controller   1/1     1            1           48s
[root@master ingress-nginx]# kubectl exec -n ingress-nginx -it nginx-ingress-controller-5556bd798f-dngnv -- /nginx-ingress-controller --version
-------------------------------------------------------------------------------
NGINX Ingress controller
  Release:       0.28.0
  Build:         git-1f93cb8f3
  Repository:    https://github.com/kubernetes/ingress-nginx
  nginx version: nginx/1.17.7

-------------------------------------------------------------------------------
[root@master ingress-nginx]# kubectl get svc -n ingress-nginx
NAME            TYPE       CLUSTER-IP     EXTERNAL-IP   PORT(S)                      AGE
ingress-nginx   NodePort   10.96.168.79   <none>        80:31863/TCP,443:30442/TCP   21s

用法简介

Ingress资源时基于HTTP虚拟主机或URL的转发规则，需要强调的是，这是一条转发规则。它在资源配置清单中的spec字段中嵌套了rules、backend和tls等字段进行定义。如下示例中定义了一个Ingress资源，其包含了一个转发规则：将发往myapp.magedu.com的请求，代理给一个名字为myapp的Service资源。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
apiVersion: extensions/v1beta1
kind: Ingress
metadata:
  name: ingress-myapp
  namespace: default
  annotations:
    kubernetes.io/ingress.class: "nginx"
spec:
  rules:
  - host: myapp.magedu.com
    http:
      paths:
      - path:
        backend:
          serviceName: myapp
          servicePort: 80

Ingress 中的spec字段是Ingress资源的核心组成部分，主要包含以下3个字段：

  • rules：用于定义当前Ingress资源的转发规则列表；由rules定义规则，或没有匹配到规则时，所有的流量会转发到由backend定义的默认后端。
  • backend：默认的后端用于服务那些没有匹配到任何规则的请求；定义Ingress资源时，必须要定义backend或rules两者之一，该字段用于让负载均衡器指定一个全局默认的后端。
  • tls：TLS配置，目前仅支持通过默认端口443提供服务，如果要配置指定的列表成员指向不同的主机，则需要通过SNI TLS扩展机制来支持该功能。

backend对象的定义由2个必要的字段组成：serviceName和servicePort，分别用于指定流量转发的后端目标Service资源名称和端口。
rules对象由一系列的配置的Ingress资源的host规则组成，这些host规则用于将一个主机上的某个URL映射到相关后端Service对象，其定义格式如下：

1
2
3
4
5
6
7
8
9
spec:
  rules:
  - hosts: <string>
    http:
      paths:
      - path:
        backend:
          serviceName: <string>
          servicePort: <string>

实例1：绑定域名

创建一个名为nginx-1.7.9的Deployment，一个名为nginx-svc179的SVC，再创建一个ingress，可以通过域名 179.fdm.com 来访问这个Deployment，yaml全文如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
apiVersion: apps/v1
kind: Deployment
metadata:
  name: nginx-1.7.9
spec:
  replicas: 2
  selector:
    matchLabels:
      name: nginx-1.7.9
  template:
    metadata:
      labels:
        name: nginx-1.7.9
    spec:
      containers:
      - name: nginx
        image: nginx:1.7.9
        imagePullPolicy: IfNotPresent
        ports:
        - containerPort: 80
        lifecycle:
          postStart:
            exec:
              command: ["/bin/sh","-c","echo nginx 1.7.9 >/usr/share/nginx/html/index.html"]
---
apiVersion: v1
kind: Service
metadata:
  name: nginx-svc179
spec:
  ports:
  - port: 80
    targetPort: 80
    protocol: TCP
  selector:
    name: nginx-1.7.9
---
apiVersion: extensions/v1beta1
kind: Ingress
metadata:
  name: nginx-test
spec:
  rules:
  - host: 179.fdm.com
    http:
      paths:
      - path: /
        backend:
          serviceName: nginx-svc179
          servicePort: 80

创建完成之后，查看状态：

1
2
3
4
5
6
7
8
9
10
11
12
13
[root@master ingress-nginx]# kubectl get ingresses,svc,deployment
NAME                                  HOSTS         ADDRESS        PORTS   AGE
ingress.extensions/nginx-ingress179   179.fdm.com   10.96.168.79   80      5m6s

NAME                   TYPE        CLUSTER-IP      EXTERNAL-IP   PORT(S)          AGE
service/nginx-svc179   ClusterIP   10.105.98.53    <none>        80/TCP           5m6s

NAME                          READY   UP-TO-DATE   AVAILABLE   AGE
deployment.apps/nginx-1.7.9   2/2     2            2           5m6s

[root@master ingress-nginx]# kubectl get svc -n ingress-nginx
NAME            TYPE       CLUSTER-IP     EXTERNAL-IP   PORT(S)                      AGE
ingress-nginx   NodePort   10.96.168.79   <none>        80:31863/TCP,443:30442/TCP   57d

做好强制解析，就可以使用 http://179.fdm.com:31863/ 了。这里为什么是端口31863呢？这是 ingress-nginx 所使用的端口。

1
2
3
4
5
6
7
8
9
10
[root@master ingress-nginx]# curl -I http://179.fdm.com:31863 --resolve 179.fdm.com:31863:192.168.1.60
HTTP/1.1 200 OK
Server: nginx/1.17.7
Date: Sun, 05 Apr 2020 13:58:09 GMT
Content-Type: text/html
Content-Length: 12
Connection: keep-alive
Last-Modified: Sun, 05 Apr 2020 13:55:00 GMT
ETag: "5e89e334-c"
Accept-Ranges: bytes

我们可以进入 ingress-nginx 看一下规则。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
[root@master ingress-nginx]# kubectl exec -n ingress-nginx -it nginx-ingress-controller-5556bd798f-dngnv -- /bin/bash
bash-5.0$ cat nginx.conf
...
	# Global filters

	## start server 179.fdm.com
	server {
		server_name 179.fdm.com ;

		listen 80  ;
		listen 443  ssl http2 ;

		set $proxy_upstream_name "-";

		ssl_certificate_by_lua_block {
			certificate.call()
		}

		location / {

			set $namespace      "default";
			set $ingress_name   "nginx-ingress179";
			set $service_name   "nginx-svc179";
...

注意，现在的nginx ingress版本是看不到upstream_balancer了，由通过lua动态加载了。

实例2：TLS加密

生成TLS证书

1
2
3
4
5
6
7
8
9
10
11
[root@master ingress-nginx]# openssl req -x509 -sha256 -nodes -days 365 -newkey rsa:2048 -keyout tls.key -out tls.crt -subj "/CN=nginxsvc/O=nginxsvc"
Generating a 2048 bit RSA private key
..............................+++
.........................................................................+++
writing new private key to 'tls.key'
-----
[root@master ingress-nginx]# kubectl create secret tls tls-secret --key tls.key --cert tls.crt
secret/tls-secret created
[root@master ingress-nginx]# kubectl get secrets tls-secret
NAME         TYPE                DATA   AGE
tls-secret   kubernetes.io/tls   2      48s

还是使用之前创建好的deployment，再加一个SSL证书，Yaml如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
apiVersion: extensions/v1beta1
kind: Ingress
metadata:
  name: nginx-ingress-auth
spec:
  tls:
    - hosts:
      - auth.fdm.com
      secretName: tls-secret
  rules:
  - host: auth.fdm.com
    http:
      paths:
      - path: /
        backend:
          serviceName: nginx-svc179
          servicePort: 80

这样就可以通过 https//auth.fdm.com:30442 来访问了。
